Case 15

BF 55 med gearmotor og speciel hurtigskift

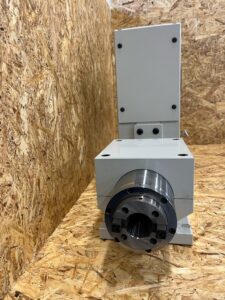

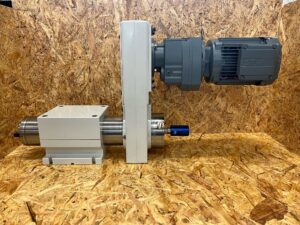

BRIO spindelenhed type BF 55 med gearmotor. Enheden er forberedt for hurtigskift og kølevand gennem spindel. Hurtigskifter er speciel og skubber værktøjet ca. 1 mm ud.

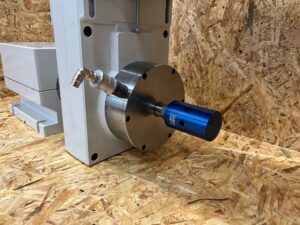

Forberedt for tilslutning af kølevand gennem spindel.
Enheden har SK 40 konus og spindelnæse efter DIN 2079

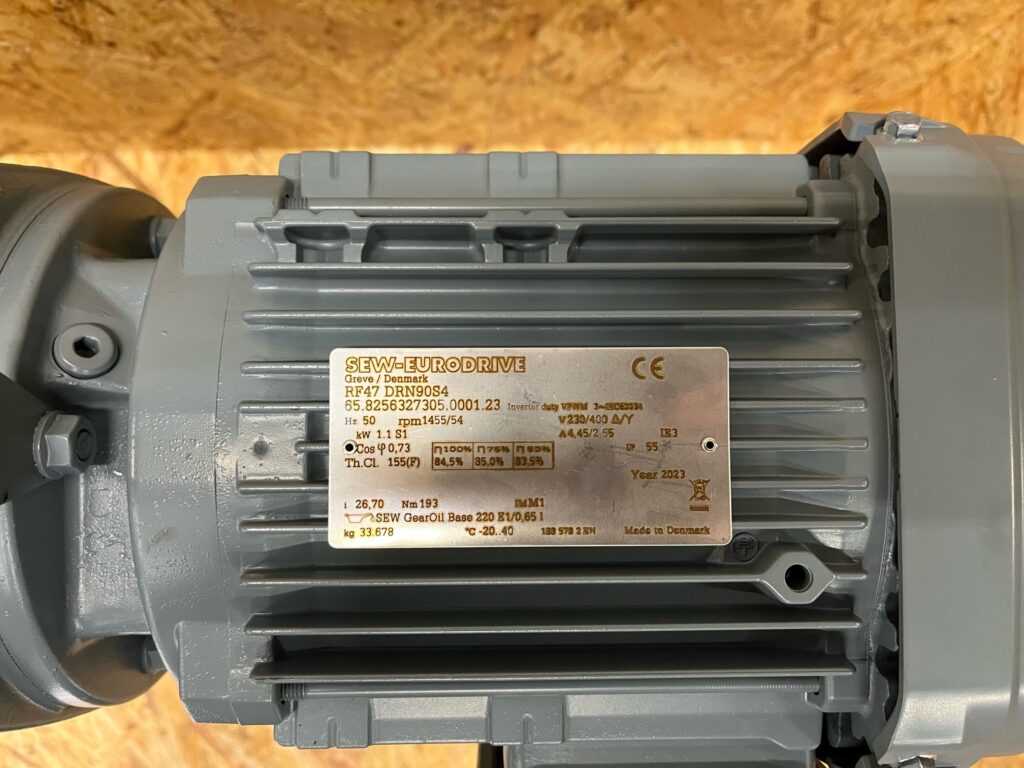

Enheden er monteret med SEW 1,1kW gearmotor - 54 o/min

Cases

15

07

13

06

12

05

11

03

10

02

09

01

08

Case 14

BRIO spindelenhed type BF 55 monteret med gearmotor. Enheden er forberedt for hurtigskift og kølevand gennem spindel. Hurtigskiftet er speciel og skubber værktøjet ca. 1mm ud.

Ny standard servomotor

Lenze servomotorer erstattes af Siemens type 1FK7042-2AF71-1UA0.

Hvis det ønskes kan vi også tilbyde styring til motorerne.

Case 13

Leveret til dansk kunde

BRIO spindelenhed type BF 90 i kort udgave og med hurtigskift og luft gennem spindlen.

Mange af delene er produceret hos Akea Automation og
efterfølgende monteret og testet hos BRIO Komponenter.
Her viser Jens Peter fra Akea og Per fra BRIO komponenterne

Spindlerne har SK 50 konus og spindelnæse efter
Din 2079

Hurtigskift og mulighed for køling/luft gennem spindel
er standard ekstra udstyr. Disse enheder er endvidere
monteret med føler bagpå til registrering af værktøj.

Har solide skærme for montering af motor.

Vores kunde ønskede bagudvendt motor, men andre
motorplaceringer er også muligt

Enheden er forberedt for overtryk i spindlen, for at undgå
indtrængen af støv

Case 12

Leveret til Schweiz

BRIO krydsslæde bestående af SL 55/400 og SL 40/400 begge med håndhjul. Med digital udlæsning af position

Krydsslæden monteres med beslag efter kunde ønske

På Siden af slæden er der monteret Elgo føler for digital

udlæsning

Slæden er monteret med 25×5 slørfri kuglespindel

Den nederste slæde SL 55/400 er leveret med flere hulsæt,

så den øverste slæde kan flyttes.

Denne slæde er ligeledes monteret med 25×5 slørfri

kuglespindel

Som standard er der vangeskraber ved føringerne.

Case 11

Til tysk kunde

BRIO BF 25 spindelenhed – kort model

Case 10

Til israelsk kunde

10 sæt bestående af BF 40 monteret med ekstra næse tætning. Frekensomformer monteret i skab til regulering af hastigheden.

Case 9

Til dansk kunde

BRIO BF 55 med hurtigskift og kølevand gennem spindel. Motor leveret af kunde.

Case 8

Leveret til kunde i USA

3 stk lademagasin type LS 602 og 3 stk spindelenheder type BF 55

Magasin og låg som passer til vognene

Magasin delen
Hver magsin leveres med 2 stk vogne
3 stk BRIO spindelenhed med motor og hurtigskift

Case 7

BRIO BF 30 enhed med spec. antræk leveret til kunde i Spanien.
Udefra ligner den en standard BF 30 enhed, men den er monteret med et speciel antrækssystem.

Monteret med motor leveret af kunde

Spindlen er med udstyr for hurtigskift af værktøj

Case 6

BRIO BF 55 dobbelt spindel leveret til kunde i Norge
Centerafstand mellem spindlerne er 136mm. To forskellige omdrejningstal på spindlerne.

SK 40 spindel konus efter DIN 2079

Forskellige remskiver for forskellige omdrejningstal

Spindlerne fastspændes i huset med 8 bolte

Pneumatisk hurtigskift

To spindler i samme hus og bagudvendt motor

Begge spindler er med udstyr for hurtigskift af værktøj

Case 5

BRIO ladesystem type LS602 leveret til kunde i Thailand.
Ladesystemet leveres som standardar med 2 magasinvogne.

Case 3

BRIO spindelenehd type BF 90 med 15kW bagudvendt motor og BRIO high speed enhed type HSF 55 med 11kW bagudvendt motor leveret til kunde i Norge gennem vores forhandler Meidell as.

BRIO spindelenhed type BF 90
Bagudvendt motor
Spindelkonus SK 50 – DIN2079

Justerbar motor

High speed enhed type HSF 55

Bagudvendt motor

Spindelkonus SK 40 – DIN 2079

Case 2

Komponenter leveret til Italien. BRIO slæde SL 90/630 monteret med 32×5 slørfri kuglespindel og håndhjul samt BRIO slæde SL40/250 monteret med 25×5 slørfri kuglespindel og håndhjul

Case 1

Gamle slæder bliver som nye.

Vi har netop renoveret disse 2 stk slæder  type SL 40/250. Den ene slæde er leveret i 1996 og den anden i 1998. Efter montage af ny kuglespindel og møtrik, føringer, lejer med mere er de klar til at køre i de næste 15 år.
